En esta entrada se presenta un sencillo grabador para microcontroladores PIC, el cual utiliza el puerto serie (RS232) de la PC. Si bien es cierto que las PCs actuales carecen de este conector (DB9), este circuito no pierde vigencia, ya que existen soluciones prácticas para este inconveniente. La solución más común es utilizar un cable convertidor USB a Serial (RS232), como el que se muestra en la figura.
Este tipo de cable se puede conseguir en cualquier tienda de electrónica, o los puedes construir tu mismo consultando alguna de las innumerables opciones que se encuentran en la nube; pero mi recomendación es conseguir uno de tipo comercial para ahorrar tiempo, ya que lo necesitaremos para la construcción de la placa del grabador.

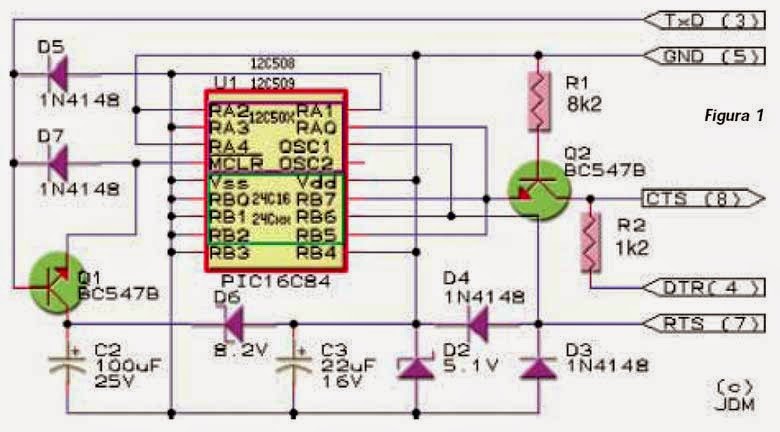

El diagrama que se muestra a continuación es el diseño que se sugiere al entusiasta construir.
Aquí la sugerencia del diseño en placa PCB y la lista de componentes.
Esta información es un extracto de una publicación de dominio público, que puedes consultar en el siguiente enlace click aqui.
El software que se requiere para la gestión del grabador es el IC-Prog, un software muy sencillo de utilizar, el cual lo puedes obtener de su pagina oficial. En la siguiente figura se muestra la interfaz de este programa.
Recuerda que toda la información que se publica en este lugar es solo con fines didácticos y de autoaprendizaje y en ningún momento se promueve el plagio ni la piratería, sino una forma de incentivar el ingenio y la imaginación de aquellos que incursionan en el mundo de la electrónica.
Los contenidos y diseños publicados en este blogg son propiedad de sus autores.
